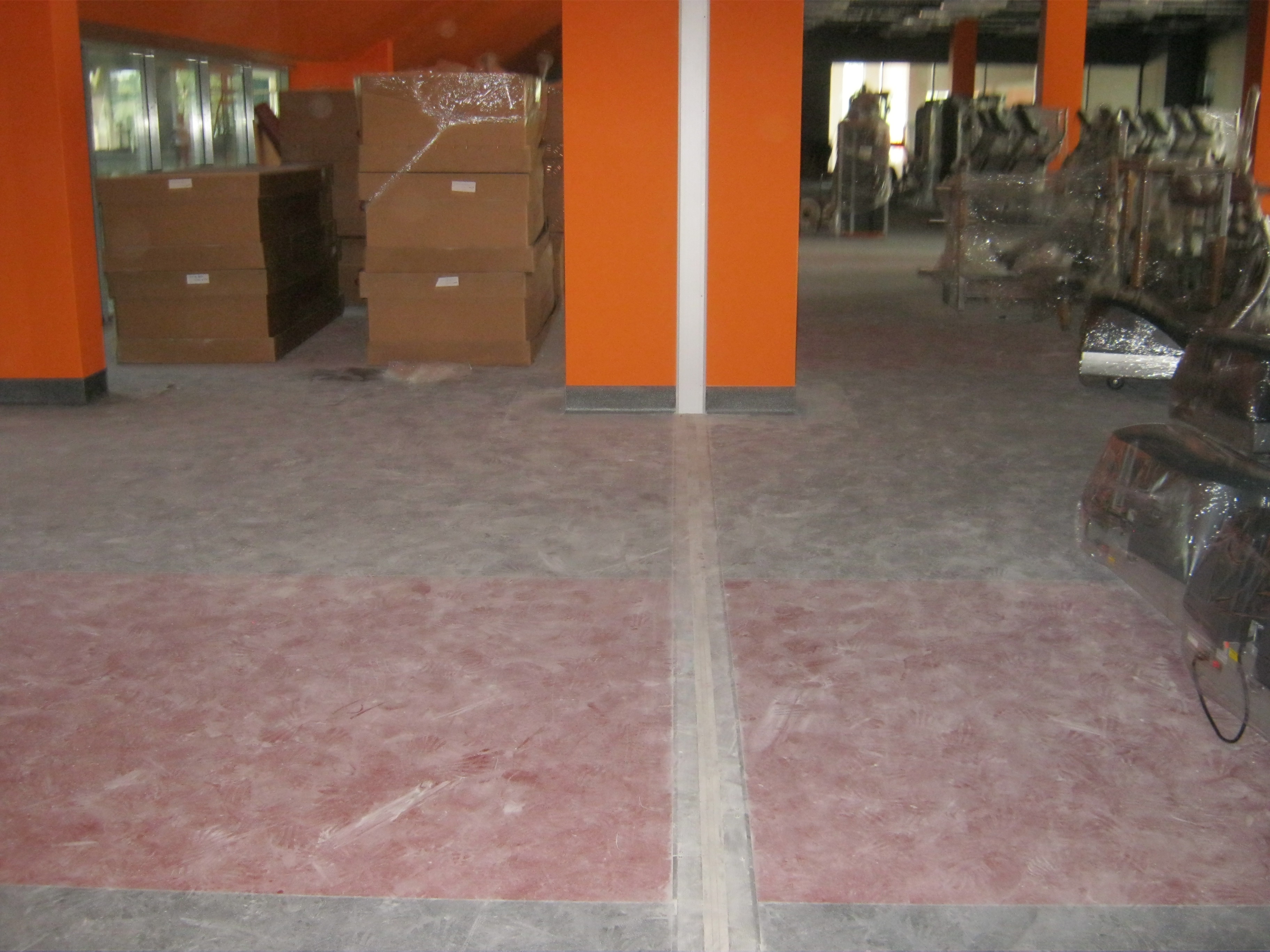

В современном строительстве бетонных конструкций деформационные швы являются критически важным инженерным требованием, обеспечивающим эксплуатационную надежность, долговечность и структурную целостность сооружения. Их проектирование и герметизация должны учитывать все типы возможных деформаций: усадочные, температурные, сейсмические, технологические, эксплуатационные.

1. Назначение деформационных швов

Деформационный шов – это технологически обоснованный разрыв в бетонной или каменной структуре, позволяющий компенсировать движения, связанные с:

• температурными изменениями,
• усадкой материала,
• вибрационными воздействиями,
• движениями почвы,
• механическими нагрузками (включая циклические)

Швы позволяют локализовать напряжение и предотвратить их хаотическое распространение по конструкции, что снижает риск образования неконтролируемых трещин.

2. Типы деформационных швов

Температурно-усадочные швы

Предназначены для компенсации изменений геометрии конструкций при колебании температуры и усадки бетона на ранних стадиях твердения. Используются в плитах перекрытия, полах, дорожных покрытиях.

Сейсмические швы

Обеспечивают независимую работу элементов конструкций при сейсмических воздействиях. Обладают большей шириной и требуют гибких решений для герметизации.

Технологические швы

Формируются в процессе бетонирования больших объемов. Часто выполняются как временные, но при правильной обработке могут быть переведены в постоянные деформационные.

Осадочные швы

Применяются в зонах с ожидаемой дифференцированной оседанием почв.

3. Размещение и расчет

Размещение швов определяется согласно нормативной документации (ДБН В.2.6-198:2014, EN 1992-1-1:2004). Основные критерии:

Максимальное расстояние между швами: 4-6 м для плит, до 30 м для наружных стен.

Ширина шва зависит от типа деформации и материала; обычно от 10 до 50 мм.

Расположение: вдоль осей симметрии, в узлах смены геометрии или нагрузки, на границе конструктивных блоков.

4. Герметизация деформационных швов: обзор систем

Герметизация имеет двойную задачу:

обеспечить водонепроницаемость конструкции;

разрешить деформацию без потери функциональности.

4.1. Система ProElast

ProElast – это комплексная система герметизации с использованием EPDM-мембран , эластичного клея и вспомогательных уплотнителей. Основные элементы:

EPDM-мембрана ProElast – вулканизированный каучук с высокой эластичностью и химической стойкостью.

Полимерный клей-герметик с высокой адгезией к бетону, кирпичу, металлу и пластику.

Уплотнительные жгуты из вспененного полиэтилена используются как заполнение полостей, предотвращая проваливание герметика.

4.2. Система Hydroflex

Инженерная ленточная система для гидроизоляции:

Hydroflex лента : эластичная термопластическая лента, армированная сеткой, шириной от 120 до 400 мм;

Hydroflex 21 – однокомпонентный полиуретановый клей-герметик для надежного приклеивания к основанию.

5. Профили для швов

Protex предлагает ряд профессиональных деформационных профилей производства Arfen (Турция):

Профиль типа "Елка" - ПВХ-уплотнитель для промышленных полов и швов с низкой динамикой. Прост в монтаже, устанавливается в бетон без дополнительных материалов.

Профили внутренние и накладные . Внутренние – для встраивания в конструкцию под финишное покрытие (плитка, полимеры). Накладные – для компенсации в уже готовых объектах или в ремонтных работах.

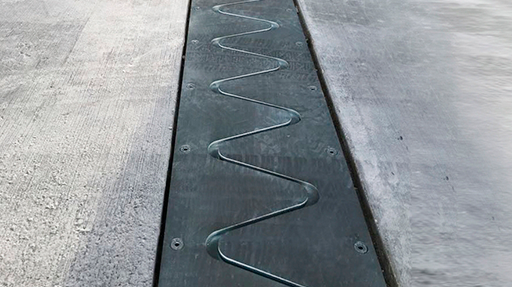

Профили для паркингов

Со вставками EPDM или неопрена. Выдерживают нагрузку до 9–10 т, обладают антивибрационными свойствами.

6. Герметики

Protex реализует высококачественные герметики:

InnoElast Type-1/Type-2 – силан-модифицированные полимеры. Работают на влажных поверхностях, обладают высокой эластичностью.

40 MS, 40 FC герметики – разные формулы для специфических условий (солнце, мороз, постоянная влага).

Деформационные швы – это не просто технический элемент, а фундаментальный компонент надежной конструкции. Их проектирование должно происходить на основе конструктивных требований, климатических условий и назначения объекта.

Компания Protex предлагает проверенные решения для герметизации деформационных швов: профили (внутренние, накладные, паркинговые), уплотнители,

мембранные и ленточные системы (ProElast, Hydroflex), герметики разного типа.

Грамотный подбор материалов и систем от Protex – это гарантия долговечности, гидроизоляции и эксплуатационной безопасности сооружения.
